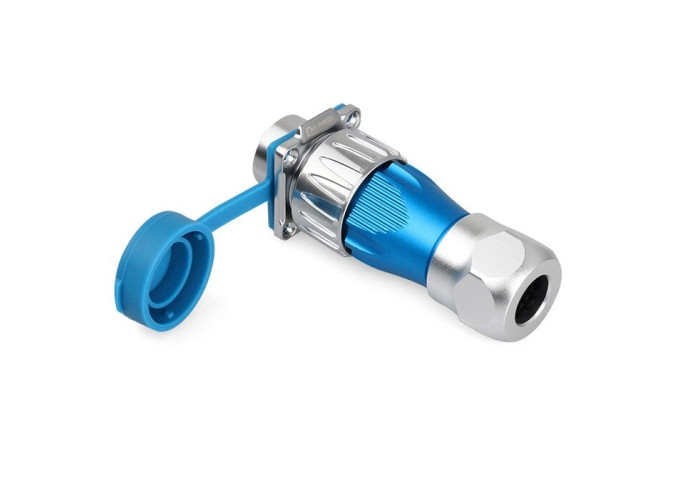

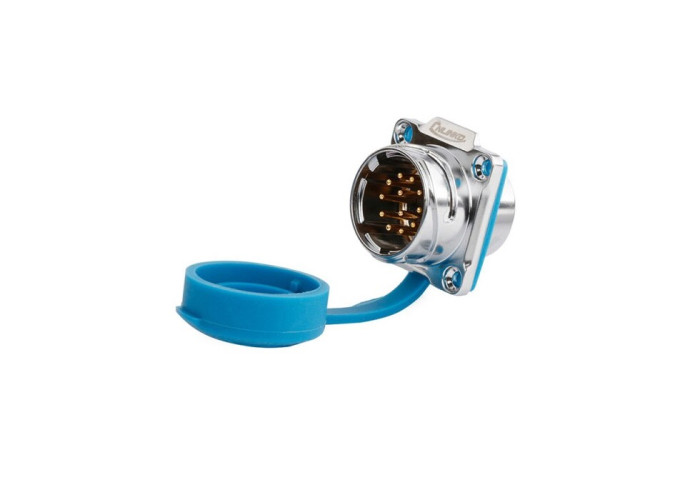

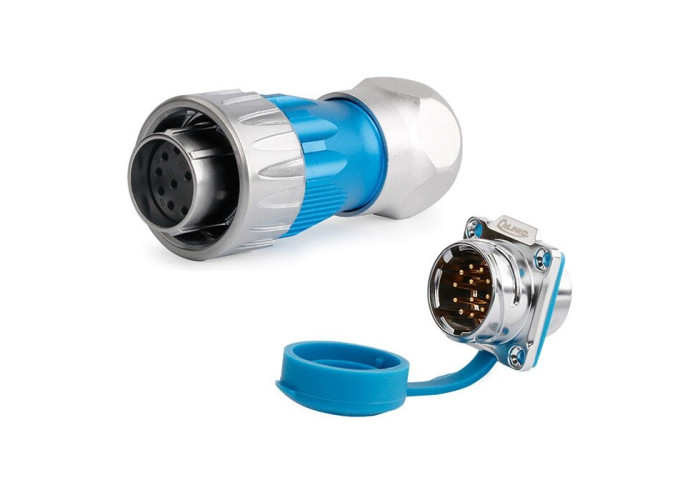

Герметичная вилка на панель DH-24-C12SX-03-403A CNLINKO

Роз'єм на панель серії DH-24 12-pin male 10A 250V 12 AWG (4 mm 2).

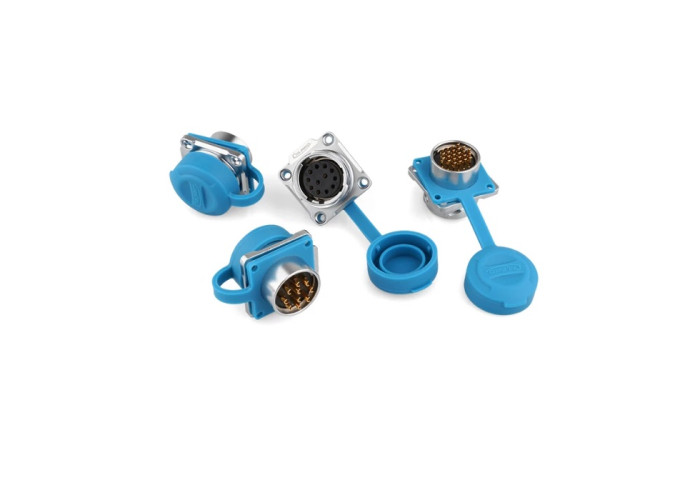

DH-24 ВОДОНЕПРОНИЦАЕМЫЙ РАЗЪЁМ

Серия DH-24 состоит из RJ45, USB, сетевых и волоконно-оптических водонепроницаемых разъёмов. Использование сплава цинка и других высококачественных материалов, соответствуют требованиям промышленного оборудования. Замок роторного типа и модная конструкция полностью соответствует покупательскому спросу. Широко используется в светодиодных экранах, промышленном оборудовании, освещении сцены и прочих устройствах.

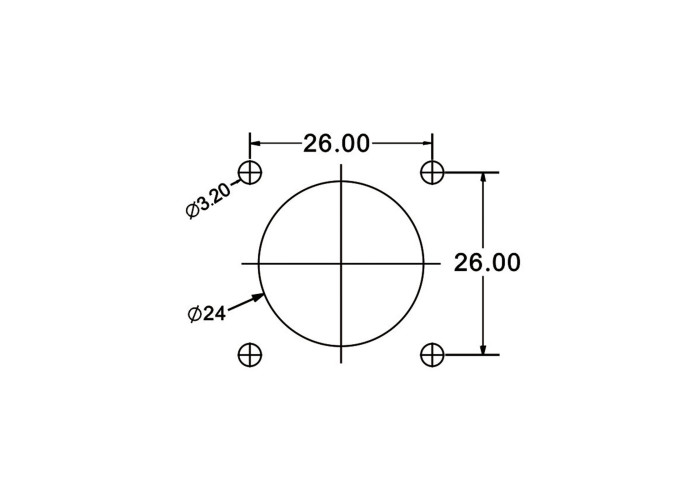

1. Поддерживает 24 мм монтажные отверстия
2. Замок военного типа
3. Для удобства каждый тип коннектора маркируется определённым цветом.
4. Компоненты из защитного материала уменьшают внешние радиочастотные и электромагнитные помехи.
5. Металлическая и силиконовая крышка являются необязательными компонентом для использования в различных условиях окружающей среды.
6. Стандартный USB кабель длиной 0.5 м, возможна различная длина под заказчика
7. В соединенном состоянии, уровень защиты соединения соответствует IP65/IP67




Количество контактов	19 pin
Номинальный ток	5A
Рабочее напряжение	250V
Импульсное напряжение	1500V
Сопротивление контактов	< 5 mΩ
Диаметр контактов	Ø1.0 x 19
Спецификация кабеля	0.15~0.2mm²/24-26AWG
Диаметр кабеля	Ø8.0 ~ Ø10.0mm
Рабочая температура	-40℃～80℃
Степень защиты	IP65/IP67
Тип замка	Байонет



DH-24 Power and Signal connector
Количество контактов	2 pin	3 pin	4 pin	10 pin	12 pin	16 pin	19 pin	24 pin
Номинальный ток	25A			10A		5A
Рабочее напряжение	AC 500V			400V		250V
Импульсное напряжение	2500V					1500V
Сопротивление контактов	< 1.0 mΩ			< 2.5 mΩ		< 5.0 mΩ
Диаметр контактов	Ø3.0 x 2	Ø3.0 x 3	Ø3.0 x 4	Ø1.5 x 10	Ø1.5 x 12	Ø1.0 x 16	Ø1.0 x 19	Ø1.0 x 24
Спецификация кабеля	2.5~4.0mm²/14 -12AWG			1.0~1.5mm²/18 -16AWG		0.15~0.2mm²/26 -24AWG
Диаметр кабеля	Ø10.0~ Ø14.0mm			Ø10.0~ Ø13.0mm		Ø8.0~ Ø14.0mm
Рабочая температура	-40℃～80℃
Степень защиты	IP65/IP67
Тип замка	Байонет
