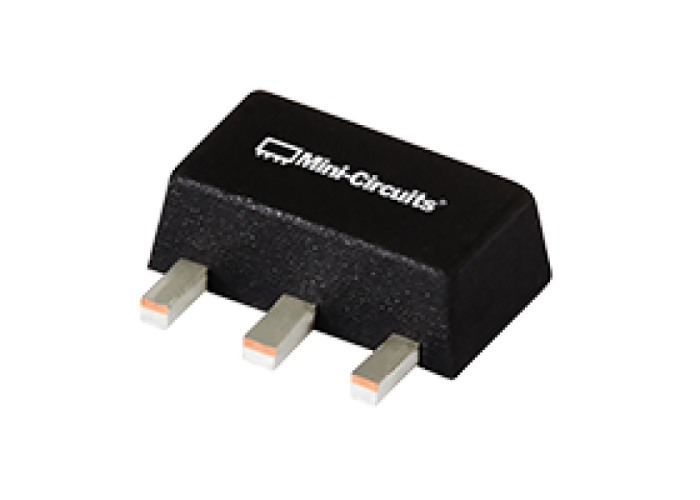

Изображение только для ознакомления. Смотрите технические характеристики продукта
- Обзор товара
- Характеристики
- Вопросы (0)
- Отзывов (0)
Ultra High Dynamic Range Monolithic Amplifier, 50Ohm, 0.05-1,5 GHz.
Основные преимущества
Сферы применения
Предельные эксплуатационные параметры
Рекомендуемые компоненты для схемы (TB-869A+):
Дополнительная информация
Монолитный усилитель PHA-101+ Mini-Circuits
Сверхвысокий динамический диапазон 0.05 – 1.5 ГГц | 50 ОмОсновные преимущества
- Сверхвысокий показатель IP3 Типовое значение +45 дБм на частоте 0.9 ГГц.
- Широкополосный высокий динамический диапазон: Работает без внешних компонентов согласования.
- Технология E-PHEMT: Обеспечивает очень широкий рабочий диапазон и низкий коэффициент шума.
- Надежность и повторяемость: Стабильные характеристики от партии к партии; корпус SOT-89 обеспечивает отличное рассеяние тепла.
- Замена для WJ AH101: Может использоваться в качестве функционального аналога моделей WJ AH101a,b.
Сферы применения
- Инфраструктура базовых станций.
- Кабельное ТВ (CATV).
- Сети LTE.
- Драйверы для ап-конвертеров со сложными формами сигналов.
- Линеаризованные системы передачи данных.
Предельные эксплуатационные параметры
- Рабочая температура: от −40°C до +85°C.
- Температура хранения: от −65°C до +150°C.
- Максимальный рабочий ток: 360 мА.
- Рассеиваемая мощность: 3.25 Вт.
- Входящая мощность (CW): +24 дБм (макс. 5 мин)/+20 дБм (непрерывно).
| Контакт | Функция | Описание |
| 1 | RF-IN | Вход ВЧ-сигнала. Нуждается в наружном раздельном конденсаторе (DC blocking). |
| 3 | RF-OUT & DC-IN | Выход сигнала ВЧ и вход питания. Требуется раздельного конденсатора и ВЧ-дросселя (RF choke) для подачи смещения. |
| 2,4 | GND | Заземление. Рекомендуется использовать переходные отверстия для уменьшения индуктивности. |
Рекомендуемые компоненты для схемы (TB-869A+):
- C1, C2, C3: 150 пФ (0603)
- C4: 0.01 мкФ (0603)
- C5: 10 мкФ (1206)
- L1: 390 нГн (0805)
Дополнительная информация
- Тип корпуса: DF782 (SOT-89), пластиковое, матовое оловянное покрытие контактов.
- Соответствие RoHS: Продукт полностью отвечает требованиям по ограничению содержания вредных веществ.
- ESD защита: Класс 1A (HBM) и Класс M1 (MM).
- Уровень чувствительности к влаге: MSL1
| Параметр | Умова (МГц) | Мін. | Тип. | Макс. | Одиниці |
| Діапазон частот | 0,05 | 1,5 | ГГц | ||
| Підсилення (Gain) | 900 | 13,8 | 15,2 | 16,9 | дБ |
| Вхідні зворотні втрати | 0.05 – 1.5 ГГц | 10,7 | дБ | ||
| Вихідні зворотні втрати | 0.05 – 1.5 ГГц | 10,2 | дБ | ||
| Вихідна потужність (P1dB) | 900 | +25.8 | дБм | ||
| Вихідний IP3 | 900 | +40,0 | +45.0 | дБм | |
| Коефіцієнт шуму | 900 | 4.0 | дБ | ||
| Робоча напруга | +9.0 | В | |||
| Робочий струм | 182 | 220 | мА | ||
| Тепловий опір (j-g) | 20 | °C/Вт |
