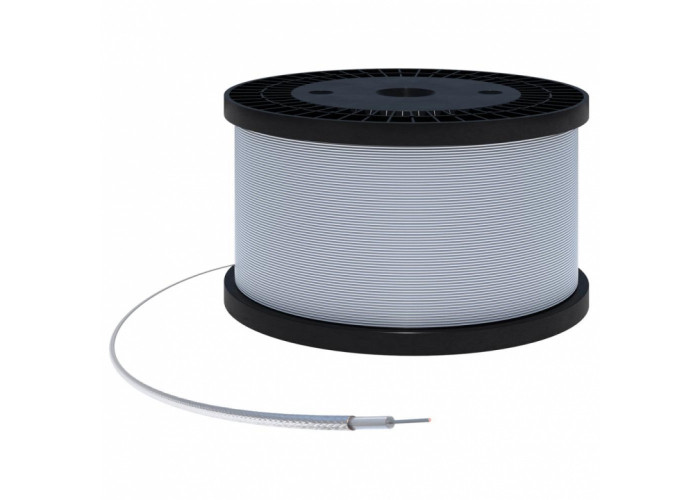

Напівгнучкий без оболонки (ручного формування) 1,19 мм (PTFE), 50 Ом, Fup=20 ГГц.
Високоякісний коаксіальний НВЧ кабель діаметром 0.047 дюйма (1.19 мм) з фторопластовим діелектриком і лудженим мідним обплетенням зі 100% покриттям оловом. Така технологія виготовлення дозволяє наблизитися за електричними характеристиками до жорстких кабелів (semi-rigid), але при цьому забезпечити можливість ручного формування кабелю (Hand-formable). Коефіцієнт екранування наближається за значенням до теоретичних даних. Даний тип кабелю є прийнятною альтернативою напівжорстким свч кабелям за рахунок помірної вартості. Тефлоновий діелектрик дозволяє використовувати кабель у широкому діапазоні температур та передавати сигнал великої потужності. Ідеально підходить для застосування в НВЧ апаратурі із щільним компонуванням.
1 - Центральний провідник
2 - Діелектричний
3 - Зовнішній екран (оплетка)
| Матеріал | Діаметр | Опис | |
| Центральний провідник | SPCW | 0,29 ± 0,02 мм | Суцільний |
| Діелектричний | PTFE | 0,92 ± 0,03 мм | Суцільний |
| Зовнішній екран | TC | 1,19 ± 0,05 мм | Обплетення / 100% покриття |
• SCCS: Сталь покрита сріблом (Silvered Copper Clad Steel)
• PTFE: Фторопласт (Poly Tetra Fluor Ethylene)
• ТС: Луджена мідь (Tinned Copper)
Характеристики коаксіальний НВЧ кабель SF-047 SJ Cable
| Параметр | Значення |
| Мінімальний радіус вигину (одноразово) | 3.2 мм |
| Номінальна погонна ємність | 95.1 пФ/м |
| Імпеданс | 50±2 Ом |
| Відносна діелектрична проникність | 2.07 |
| Максимальна робоча частота | 20 ГГц |
| Діапазон робочих температур | -40+165°C |
| Коефіцієнт укорочення | 1.43 |
| Вага | 0.0053 кг/м |
Згасання та середня потужність SF-047 ST
| Частота, МГц | 500 | 1000 | 3000 | 5000 | 10000 | 18000 |
| Згасання, дБ/100 м | 82 | 120 | 220 | 292 | 429 | 594 |
| Середня потужність, кВт | 0.045 | 0.031 | 0.018 | 0.013 | 0.009 | 0.007 |
