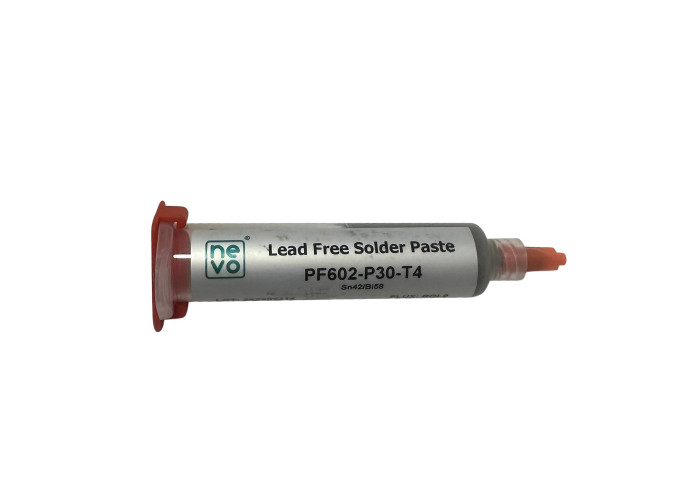

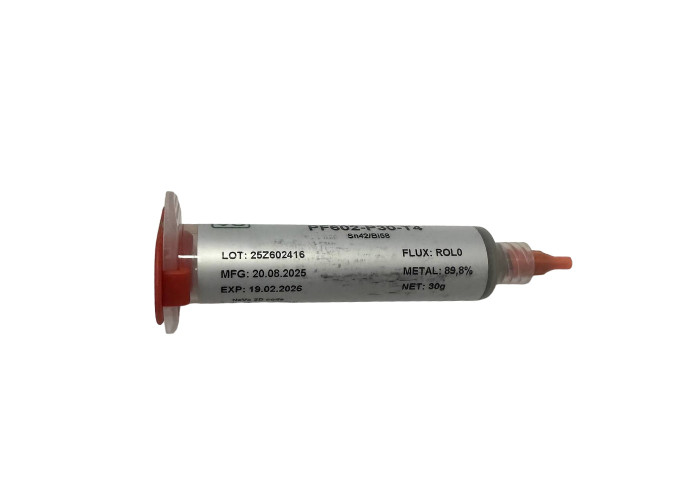

Паста паяльна PF602-P30-T4-30 NeVo

Наявність: 8
Артикул: 46837

Відгуки: (0)

Виробник: NeVo / Shenmao

Зображення лише для ознайомлення. Дивіться технічні характеристики продукту

Огляд товару
Характеристики
Запитання (0)

Відгуки (0)

Паяльна паста низькотемпературна 139°C Sn42/Bi58 з флюсом RMA ROL1 (10%), тип 4 (20-38 мкм), шприц 30 г/10см3.

Низькотемпературна безсвинцева паяльна паста PF602

Загальний огляд

Евтектичний cплав: Sn42/Bi58
Низька температура плавлення: 139°C
Евтектичний сплав
Розмір частинок: T3, T4
Без галогенів

Застосування
Паяльна паста PF602 призначена для поверхневого (SMD) монтажу чутливих до високих температур компонентів. Не містить свинцю, що відповідає сучасним вимогам та стандарту RoHS щодо виробництва електроніки.

Характеристики

Висока швидкість друку: 0-120 мм/сек
Термін служби на трафареті понад 8 годин
Подовжена клейкість > 12 годин
Паяльна паста без свинцю з відмінною змочуваністю
Низький рівень пустот.

СПЕЦИФІКАЦІЯ

Зовнішній вигляд	Сіра паста без видимих сторонніх домішок та кластерів
Склад сплаву	Sn42/Bi58	JIS-Z-3282
Температура плавлення	139°С
Розмір частинок	(Тип 3) 20 мкм - 45 мкм (Тип 4) 20 мкм - 38 мкм	J-STD-005
Форма порошку	Сферична
Вміст флюсу	10,5 ± 1,0 мас.%	JIS-Z-3197
В'язкість	170 ± 50 Па·с (25±1°C, 10 об/хв, Malcom)	JIS-Z-3284
Тип флюсу	RMA ROL1	J-STD-004

СКЛАД СПЛАВУ

ЗАЛИШОК

57~ 59

0,1 МАКС.

0,05 МАКС.

0,01 МАКС.

0,001 МАКС.

0,05 МАКС.

0,02 МАКС.

0,03 МАКС.

0,05 МАКС.

0,001 МАКС.

(мас.%)

ПРОДУКТИВНІСТЬ ТА НАДІЙНІСТЬ

Випробування на корозію мідної пластини	Пройдено	IPC-TM-650, 2.6.15
Випробування на вміст галогенів	RMA ROL1	BS EN14582
Випробування на мідне дзеркало	Пройдено	IPC-TM-650, 2.3.32
Випробування на в'язкість (25°C, 10 об/хв)	170 ± 50 Па·с	JIS-Z-3284
Випробування на розтікання	> 70%	JIS-Z-3197
Випробування на осідання	Пройдено	JIS-Z-3284
Випробування на вологість та інтенсивність (S.I.R.) Умови випробування: 85 °C, 85% відносної вологості протягом 168 годин	Пройдено	IPC-TM-650, 2.6.3.3
Випробування на електроміграцію Умови випробування: 65°C, 88,5% відносної вологості протягом 596 годин	Пройдено	IPC-TM-650, 2.6.14.1

РЕКОМЕНДОВАНИЙ ПРОФІЛЬ ПАЛИВАННЯ

Швидкість нарощування (30-90°C)	1,0-3,0 °C/сек
Час попереднього нагрівання (90-120°C)	30-120 сек
Період часу вище 138°C	>30 сек
Пікова температура	165-185 °C
Швидкість охолодження при зниженні температури	1,0-6,0 °C/сек

Примітка: Рекомендований профіль паяння наведено як орієнтир. Оптимальний профіль може відрізнятися залежно від типу печі, схеми складання або інших змінних процесу.

ЗБЕРІГАННЯ ТА ПОВОДЖЕННЯ

Зберігайте паяльну пасту в холодильнику при температурі 0-10°C.
Термін придатності становить 6 місяців з дати виробництва (в герметичній упаковці).
Зберігати подалі від прямих сонячних променів. Дайте пасті досягти заданої температури друку (кімнатної температури) протягом 3-4 годин. Не нагрівайте паяльну пасту швидко.
В разі постачання паяльної пасти в банці перемішайте паяльну пасту перед використанням протягом 1-3 хвилин пластиковим шпателем.
Рекомендується використати свіжу пасту протягом 24 годин. Не зберігайте використану пасту та свіжу пасту в одній банці.
Якщо процес друку був перерваний більше ніж на 1 годину, видаліть залишки пасти з трафарету та герметично помістіть у банку.
Рекомендовані умови друку: 22-28°C та відносна вологість 30-60%.
