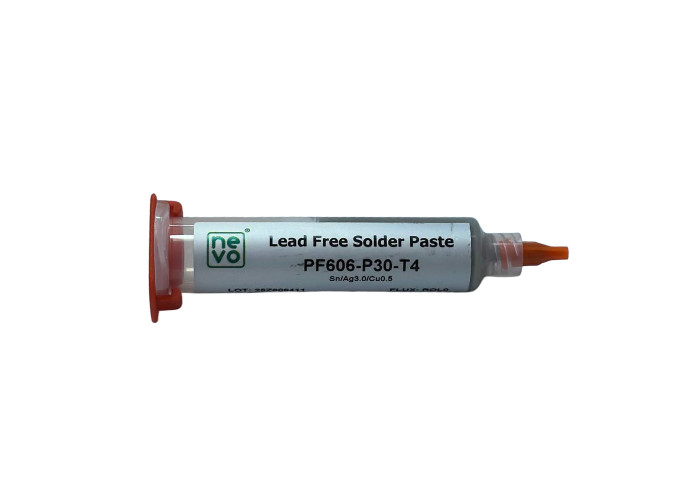

Паста паяльна PF606-P30-T4-30 NeVo

Наявність: 1
Артикул: 46836

Відгуки: (0)

Виробник: NeVo / Shenmao

Закінчується

Зображення лише для ознайомлення. Дивіться технічні характеристики продукту

Огляд товару
Характеристики
Запитання (0)

Відгуки (0)

Паяльна паста Sn96,5/Ag3,0/Cu0,5 з флюсом RMA ROL1 (10%), тип 4 (20-38 мкм), шприц 30 г/10см3.

Безсвинцева паяльна паста PF606-P30 NeVo для припою SnAg3.0Cu0.5X

Загальний огляд

Сплав: Sn96.5/Ag3.0/Cu0.5
Температура плавлення: 217-219°C
Розмір частинок: T3-T6
Без галогенів або з галогенами
Без чистих або водорозчинних

Застосування
Безсвинцева паяльна паста PF606-P30 виготовлена із сплаву SAC305, що є промисловим стандартом та широко використовується у ручному та селективному паянні, пайці хвилею та у поверхневому монтажі (SMT). Сплав SAC305 забезпечує високу міцність паяних з’єднань та найнижчу температуру плавлення серед сплавів, що складаються із Олова/Срібла/Міді (Sn/Ag/Cu).

Характеристики

Висока швидкість друку: 0-120 мм/сек
Термін служби трафареті понад 8 годин
Подовжений час склеювання > 12 годин
Паста для припою без свинцю з відмінною змочуваністю
Низький рівень пустот

СПЕЦИФІКАЦІЯ

Зовнішній вигляд		Сіра паста без видимих сторонніх домішок та утворень
Склад сплаву		Sn/Ag3.0/Cu0.5/x	JIS-Z-3282
Температура плавлення		217~219°С
Розмір частинок, мкм	Тип 3	20–45	J-STD-005
	Тип 4	20–38
	Тип 5	15–25
	Тип 6	5–15
Форма порошку		Сферична
Вміст флюсу		11,5 ± 1,0 мас.%	JIS-Z-3197
В'язкість		200 ± 30 Па·с (25±1°C, 10 об/хв, Malcom)	JIS-Z-3284
Тип флюсу		RMA ROL1	J-STD-004

СКЛАД СПЛАВУ

ЗАЛИШОК

2.8~ 3.2

0.3~ 0.7

0~ 0.01

0,001 МАКС.

0,05 МАКС.

0,02 МАКС.

0,03 МАКС.

0,1 МАКС.

0,002 МАКС.

0,05 МАКС.

0,1 МАКС.

0,05 МАКС.

(мас.%)

ПРОДУКТИВНІСТЬ ТА НАДІЙНІСТЬ

Випробування на корозію мідної пластини	Пройдено	IPC-TM-650, 2.6.15
Випробування на вміст галогенів	RMA ROL1	BS EN14582
Випробування на мідне дзеркало	Пройдено	IPC-TM-650, 2.3.32
Випробування на в'язкість (25°C, 10 об/хв)	200 ± 30 Па·с	JIS-Z-3284. Annex 6
Випробування на розтікання	> 70%	JIS-Z-3197, 8.3.1.1
Тест на липкість (gf)	> 130 (8 год)	JIS-Z-3284. Annex 9
Випробування на осідання	Пройдено	JIS-Z-3284. Annex 7,8
Випробування кулькою припою	Пройдено	JIS-Z-3284. Annex 11
Випробування на вологість та інтенсивність (S.I.R.) Умови випробування: 85 °C, 85% відносної вологості протягом 168 годин	Пройдено	IPC-TM-650, 2.6.3.3
Випробування на електроміграцію Умови випробування: 65°C, 88,5% відносної вологості протягом 596 годин	Пройдено	IPC-TM-650, 2.6.14.1

РЕКОМЕНДОВАНИЙ ПРОФІЛЬ ПЛАВЛЕННЯ

Швидкість нарощування (30-150°C)	1,0-3,0 °C/сек
Час попереднього нагрівання (150-200°C)	30-120 сек
Період часу вище 220°C	>30 сек
Пікова температура	230-250 °C
Швидкість охолодження при зниженні температури	1,0-6,0 °C/сек

Примітка: Рекомендований профіль паяння наведено як орієнтир. Оптимальний профіль може відрізнятися залежно від типу печі, схеми складання або інших змінних процесу.

ЗБЕРІГАННЯ ТА ПОВОДЖЕННЯ

Зберігайте паяльну пасту в холодильнику при температурі 0-10°C.
Термін придатності становить 6 місяців з дати виробництва (в герметичній упаковці).
Зберігати подалі від прямих сонячних променів. Дайте пасті досягти заданої температури друку (кімнатної температури) протягом 3-4 годин. Не нагрівайте паяльну пасту швидко.
В разі постачання паяльної пасти в банці перемішайте паяльну пасту перед використанням протягом 1-3 хвилин пластиковим шпателем.
Рекомендується використати свіжу пасту протягом 24 годин. Не зберігайте використану пасту та свіжу пасту в одній банці.
Якщо процес друку був перерваний більше ніж на 1 годину, видаліть залишки пасти з трафарету та герметично помістіть у банку.
Рекомендовані умови друку: 22-28°C та відносна вологість 30-60%.

Компанія NeVo GmbH була заснована у 2013 році. NeVo є офіційним партнером Shenmao Technology Inc. (Тайвань, третій за обсягом виробник паяльних паст у світі) та має ексклюзивні права на виробництво паяльних паст та інших матеріалів для ринку EMEA.
