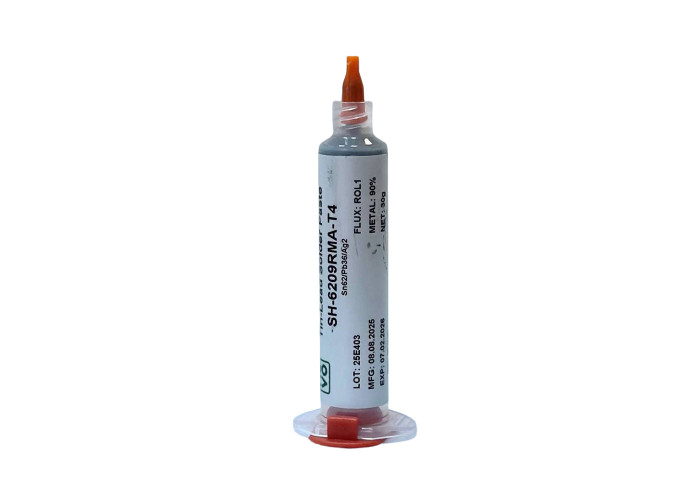

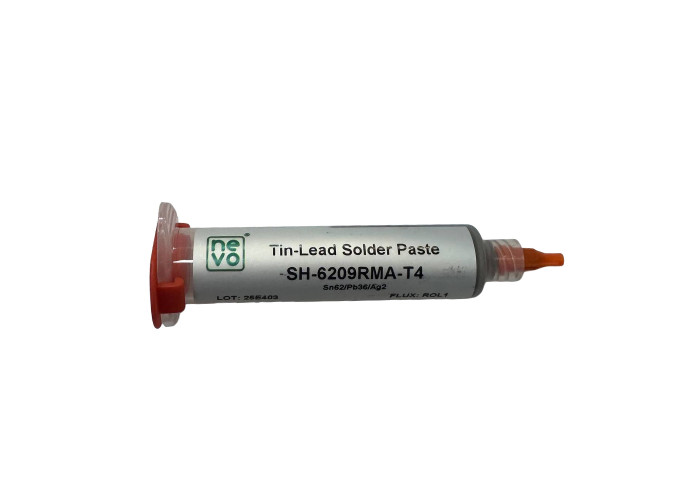

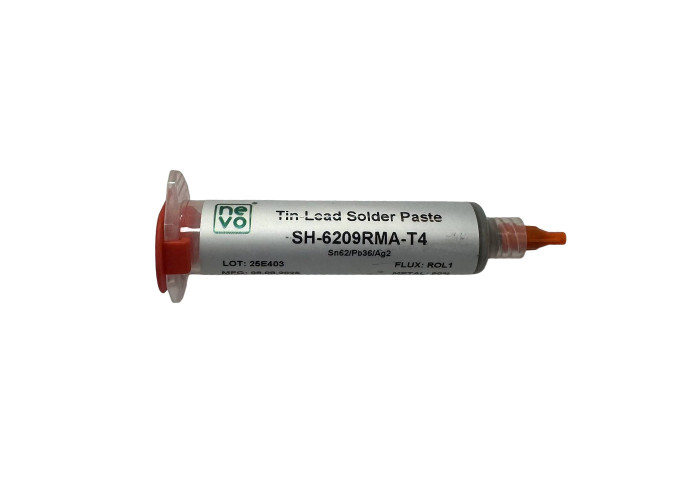

Олов'яно-свинцева паяльна паста SH-6209RMA
Загальний огляд- Евтектичний cплав: Sn62/Pb36/Ag2
- Температура плавлення: 179°C
- Розмір частинок: T3 – T5
- Без галогенів
- Низький рівень утворення пустот
Універсальна олов'яно-свинцева паста із додаванням 2% срібла має характеристики евтектичного сплаву, завдяки якому має широке застосування у поверхневому монтажі. Додавання 2% срібла додає паяному з’єднанню корозійної стійкості та додаткової механічної міцності. Виготовляється із металів першої плавки та високої чистоти. Для виготовлення паяльної пасти SH-6209RMA використовуються порошок та флюс власного виробництва, на якому впроваджена система контролю якості матеріалів та технологічних процесів, що забезпечує високу якість продукції та задовольняє усі потреби користувачів за помірну ціну. Паяльна паста SH-6209RMA має широкий спектр застосування під час SMT монтажу та використовується у різноманітних конструкціях друкованих плат.
Характеристики
- Висока швидкість друку: 0-120 мм/сек
- Термін служби на трафареті понад 8 годин
- Подовжений час склеювання > 12 годин
- Олов'яно-свинцева паяльна паста з відмінною змочуваністю
- Низький рівень пустот
СПЕЦИФІКАЦІЯ
| Зовнішній вигляд | Сіра паста без видимих сторонніх домішок та утворень | ||
| Склад сплаву | Sn62/Pb36/Ag2 | JIS-Z-3282 | |
| Температура плавлення | 179-189°C | DSC | |
| Розмір частинок, мкм | Тип 3 | 20–45 | IPC-TM-650, 2.2.14 |
| Тип 4 | 20–38 | ||
| Тип 5 | 15–25 | ||
| Форма порошку | Сферична | ||
| Вміст флюсу | 10 ± 1,0 мас.% | JIS-Z-3197. 6.1 | |
| В'язкість | 200 ± 30 Па·с (25±1°C, 10 об/хв, Malcom) | JIS-Z-3284 Annex 6 | |
| Тип флюсу | RMA ROL1 | J-STD-004 | |
СКЛАД СПЛАВУ
| Sn | Ag | Pb | Cu | Zn | Al | Sb | Fe | As | Bi | Cd | Au | In | Ni |
| 60.0 ± 0.5 | 2.0 ± 0.2 | Залишок | 0,05 МАКС. | 0,001 МАКС. | 0,001 МАКС. | 0,05 МАКС. | 0,02 МАКС. | 0,03 МАКС. | 0,1 МАКС. | 0,002 МАКС. | 0,05 МАКС. | 0,1 МАКС. | 0,01 МАКС. |
(мас.%)
ПРОДУКТИВНІСТЬ ТА НАДІЙНІСТЬ
| Випробування на корозію мідної пластини | Пройдено | IPC-TM-650, 2.6.15 |
| Випробування на вміст галогенів | RMA ROL1 | JIS-Z-3197, 8.1.4.2.1 |
| Випробування на мідне дзеркало | Пройдено | IPC-TM-650, 2.3.32 |
| Випробування на в'язкість (25°C, 10 об/хв) | 200 ± 30 Па·с | JIS-Z-3284. Annex 6 |
| Випробування на розтікання | > 90% | JIS-Z-3197, 8.3.1.1 |
| Тест на липкість (gf) | > 120 (8 год) | JIS-Z-3284. Annex 9 |
| Випробування на осідання | Пройдено | JIS-Z-3284. Annex 7,8 |
| Випробування кулькою припою | Пройдено | JIS-Z-3284. Annex 11 |
| Випробування на вологість та інтенсивність (S.I.R.) Умови випробування: 85 °C, 85% відносної вологості протягом 168 годин | Пройдено | IPC-TM-650, 2.6.3.3 |
| Випробування на електроміграцію Умови випробування: 65°C, 88,5% відносної вологості протягом 596 годин | Пройдено | IPC-TM-650, 2.6.14.1 |
РЕКОМЕНДОВАНИЙ ПРОФІЛЬ ПЛАВЛЕННЯ
| Швидкість нарощування (30-120°C) | 1,0-3,0 °C/сек |
| Час попереднього нагрівання (120-170°C) | 60-120 сек |
| Період часу вище 183°C | 30-60 сек |
| Пікова температура | 210-230 °C |
| Швидкість охолодження при зниженні температури | 1,0-3,0 °C/сек |
Примітка: Рекомендований профіль паяння наведено як орієнтир. Оптимальний профіль може відрізнятися залежно від типу печі, схеми складання або інших змінних процесу.
ЗБЕРІГАННЯ ТА ПОВОДЖЕННЯ
Зберігайте паяльну пасту в холодильнику при температурі 0-10°C.
Термін придатності становить 6 місяців з дати виробництва (в герметичній упаковці).
Зберігати подалі від прямих сонячних променів. Дайте пасті досягти заданої температури друку (кімнатної температури) протягом 3-4 годин. Не нагрівайте паяльну пасту швидко.
В разі постачання паяльної пасти в банці перемішайте паяльну пасту перед використанням протягом 1-3 хвилин пластиковим шпателем.
Рекомендується використати свіжу пасту протягом 24 годин. Не зберігайте використану пасту та свіжу пасту в одній банці.
Якщо процес друку був перерваний більше ніж на 1 годину, видаліть залишки пасти з трафарету та герметично помістіть у банку.
Рекомендовані умови друку: 22-28°C та відносна вологість 30-60%.
Компанія NeVo GmbH була заснована в 2013 році. NeVo є офіційним партнером Shenmao Technology Inc. (Тайвань, третій за об’ємом виробник паяльних паст у світі) та має ексклюзивні права на виробництво паяльних паст та інших матеріалів для ринку EMEA.
