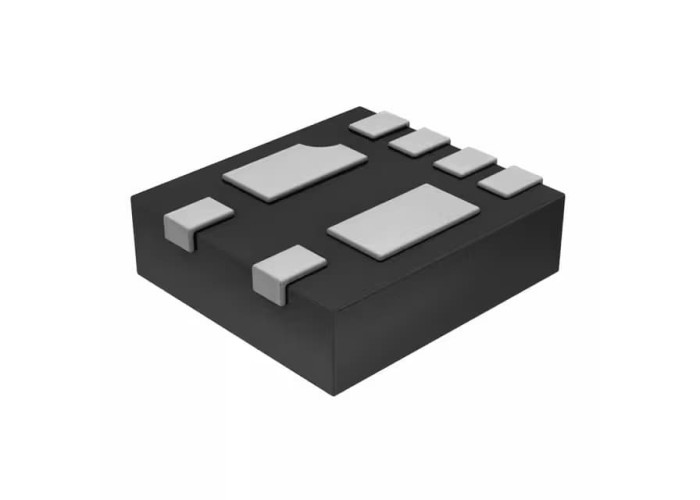

Діод стабілітрон RCLAMP1255P.TGT Semtech

ESD Suppressors / TVS Diodes 3 LINE, 4V LOW CAP.

Захист від перенапруги RClamp® з низькою ємністю для інтерфейсів uUSB

Масиви TVS RailClamp® – це пристрої захисту від електростатичної напруги з низькою ємністю, призначені для захисту високошвидкісних інтерфейсів передачі даних. RClamp®1255P забезпечує спеціальний захист від перенапруги та електростатичної напруги для портів USB. Він призначений для заміни кількох дискретних компонентів у портативних пристроях.

Застосування

• USB 2.0
• USB OTG
• uUSB

Характеристики
Захист від електростатичної напруги та перенапруги для шини напруги USB відповідно до

• IEC 61000-4-2 (ESD) ±30 кВ (повітря), ±30 кВ (контакт)
• IEC 61000-4-5 (блискавка) 100 A (8/20 мкс)
• IEC 61000-4-4 (EFT) 40 A (5/50 нс)

Захист від електростатичної напруги для ліній передачі даних USB відповідно до

• IEC 61000-4-2 (ESD) ±15 кВ (повітря), ±10 кВ (контакт)
• Захищає контакти USB DP, DM та ID, що працюють до +/- 4 В
• Захищає USB VBUS, що працює до 12 В
• Низька ємність (<0,50 пФ) на контактах DP, DM та ID
• Низька напруга затискання
• Низький динамічний опір на контактах DP, DM та ID
• Твердотільна кремнієва лавинна технологія
